一、介紹

當考慮購買新的示波器時， 用戶往往會提出許多問題。 比如， 應當選擇哪種示波器？ 需要多寬的帶寬？ 模擬示波器能夠滿足工作需要嗎？ 還是需要一臺DSO？另一個人們經常問的問題是： "DSO 能夠滿足我的工作需要嗎？ "換句話說，DSO 能完成我原來用模擬示波器所作的所有測量工作嗎？

遺憾的是對所有這些問題并沒有一個簡潔的答案。 問題的答案完全取決于要進行的測量工作和要測量的信號。 在有些情況下模擬示波器比現有的 DSO 都要好， 現在讓我們來考察若干主要的思考原則。

二、簡單重復性信號

使用模擬示波器和 DSO 通常都能很好地觀察簡單重復性信號。 但是兩者都有其優點和局限性。 對于模擬示波器來說， 由于 CRT 的余輝時間很短， 因而難于顯示頻率很低的信號。 由于示波管上的掃跡亮度和掃描速度成反比， 所以具有快速上升、 下降時間的低重復速率信號就很難看到。 而 DSO 的掃跡亮度和掃描速度與信號重復速率無關。 隨著被測信號情況的不同， 這個特點可能是優點也可能是缺點。

對于顯示具有足夠高重復速率的重復性信號的快速沿來說， DOS 和模擬示波器的性能幾乎沒有什么區別。 用兩種示波器都能很好的觀察信號波形。當要進行信號參量的測量時， DSO 的優點在于具有自動測量的能力。 而使用模擬示波器時， 用戶必須自己設置光標、 分析理解顯示的波形才能得到測量的

結果。

如果要進行調整工作， 那么一般最好使用模擬示波器。 這是因?yàn)槟M示波器的實時顯示能力使它在每時刻都能顯示出輸入的電壓。 其波形更新速率（每秒鐘在屏幕上描畫掃跡的次數） 很高， 在高掃描速度時可以遠超過 100000 次掃描/秒。 所以信號的任何變化都會立即顯示出來。 而且有些領事的變化會在顯示屏幕上以波形亮度變化的形式表現出來。

與模擬示波器相反， DSO 所顯示的是用采集的波形數據重建的波形。 每秒鐘采集波形的閃數遠低于 100 次。 在有些示波器上， 每秒鐘采集波形的次婁法超過去 5 次。 結果在信號發生變化和變化了的信號在屏幕上顯示出來之間就有了明顯的時間延遲。 當對系統進行調整工作時， 這是使用 DSO 的重大缺點。

三、比較復雜的重復性信號

上述的簡單重復性信號可以在很多電子學領域中見到， 但是這些信號常常用來作為信息的載體。 為此目的可以有多種形式， 例如正弦波、 泳沖、 斜波或階梯波等， 而且多種調制信號和多種調制方式常常可能同時使用。

一個常見的復雜模擬信號的實例就是全電視信號。 此信號由多種不同頻率，不同幅度的分量構成， 既包括脈沖， 也包括正弦波， 于加上為表示彩色信息而進行了相移的另外的正弦波。 對于這樣的情況， 模擬示波厭的 DSO 都有其自己特別的優點， 各自都能對信號的不同部分進行最佳節觀察。

例如， 模擬示波器具有限的分辯率和每秒鐘很高的掃描次數， 它能顯示出波形在時間止的頒波形掃描上的這度變化正比于信號在某一特定持續的時間， 這就很好的顯示出彩色調制的情況。

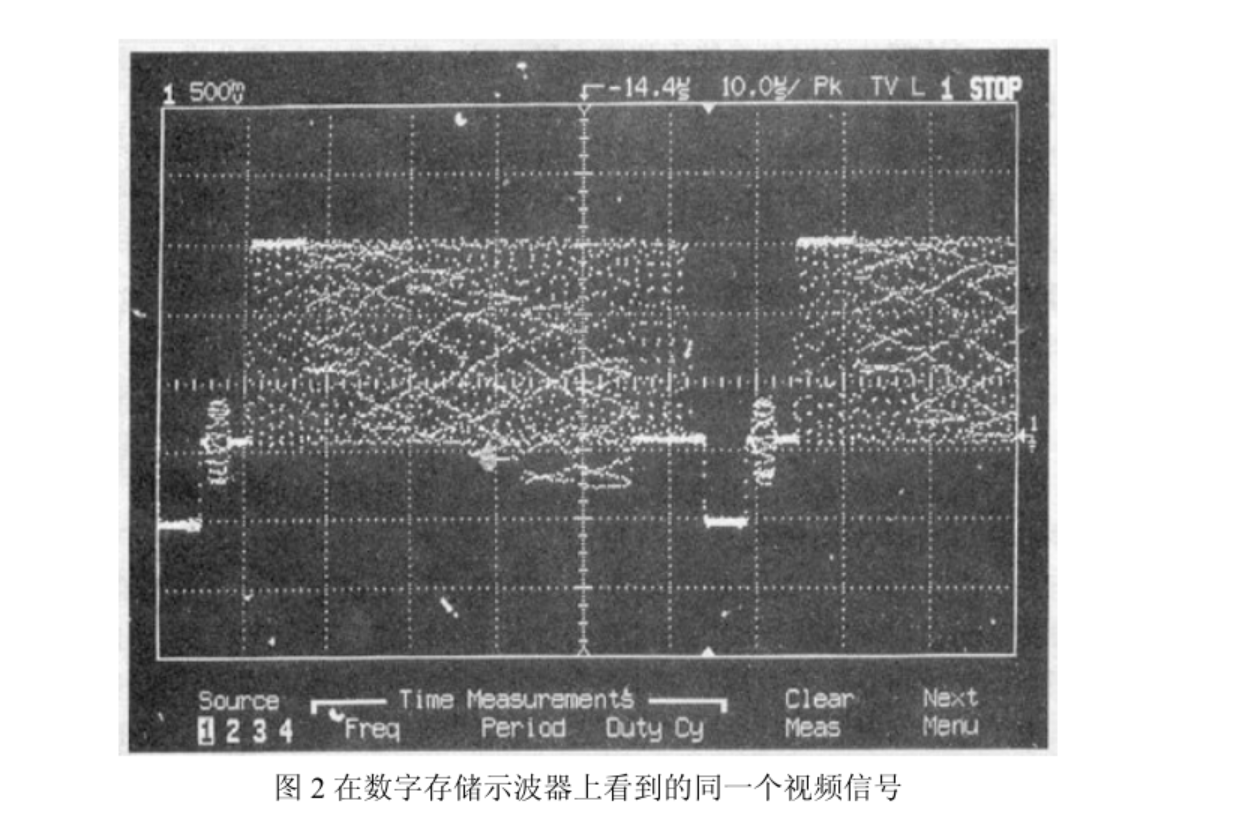

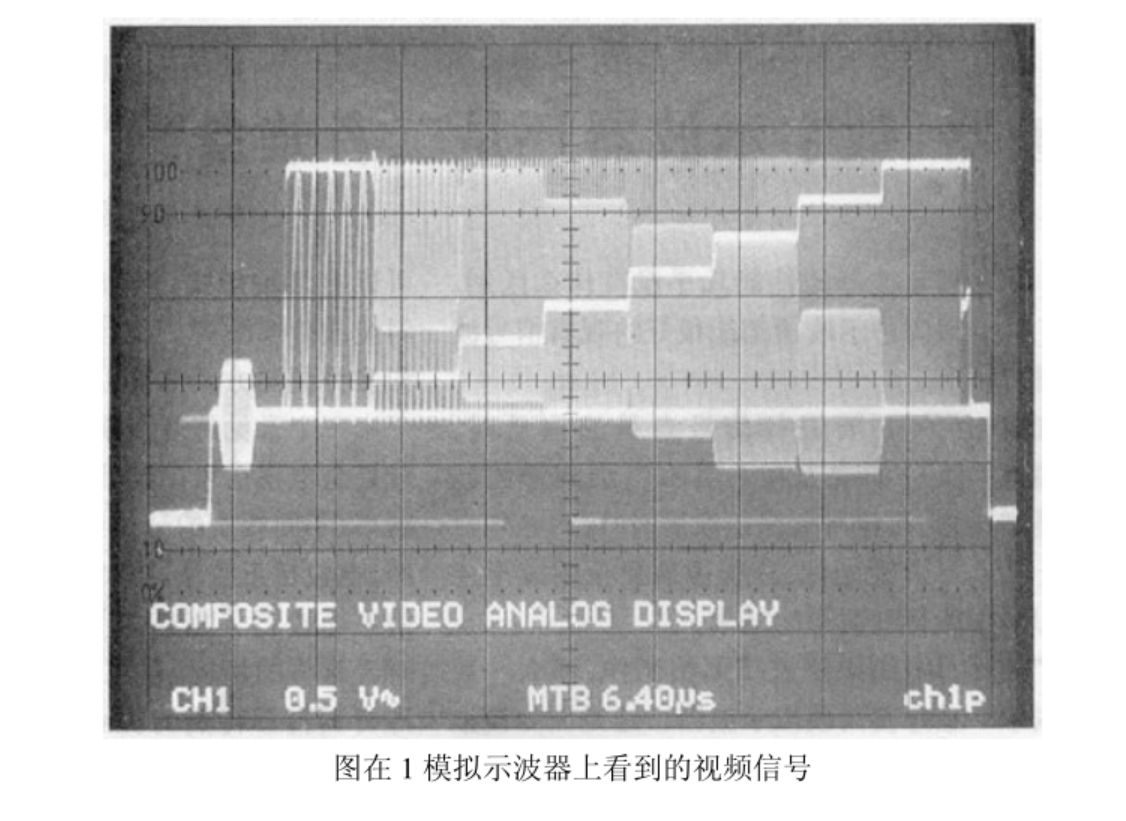

由于示波器具有很高的波形更新速率（第秒鐘的掃描次數很高） ， 所以它能立即顯示出對系統進行調整的果。使用 DSO 時， 由于其采樣點數有限以及沒有亮度的變化， 使得很多波形細節信息無法顯示出來， 雖然有些DSO 可能具有兩上或多個亮度層次， 但這只是相對意義上的區別， 再加上示波器有限的顯示分辨率， 使它仍然不能重現模擬顯示的效果。（圖 1） 給出了使用模擬示波器顯示全電視信號的情況。 請注意其中豐富的波形細節和亮度變化的情況。 （圖 2） 給出的是在 DSO 的典型光柵掃描 CRT 上顯示相同信號的情況

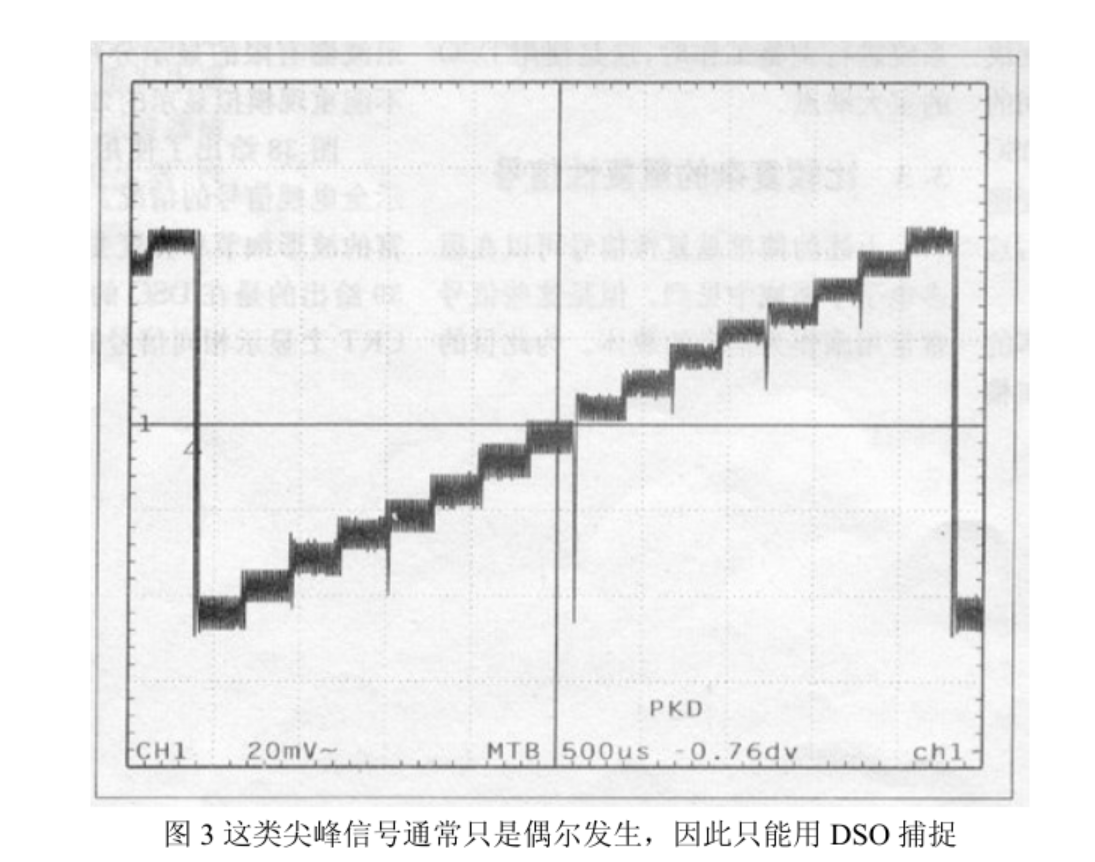

如果只要顯示一行視頻信號的小部分， 例如某一特定行中的 TV 發送測試信號、 圖文電視數據或者某一特定行上的采色脈沖群， 那么最好 DSO。 如果使用模擬示波器， 則由于相對比較低的信號重復速率， 再加上要觀察的信號部分本身時間很短， 很容易導致顯示的畫面太暗而難以看見。 而 DSO 則不論信號的重復速率高低具有一致的亮度， 因而能以很高的這度顯示此信號。如果重復性的淺薄形中還包含著寬度很窄的尖峰或毛刺， 那么使用模擬示波器觀察整個波形式是不可能看到這些類峰或毛刺的。 而當 DSO 時， 使用峰值檢測就可以所這些尖峰顯示出來（見圖 3） 。

四、非重復性信號和瞬變

以前， 由于觀察極為困難而且代價過高， 所以很多觀察非重復性信號和瞬變的工作都不得不許諾了， 因?yàn)樵谀莻€(gè)時候， 觀察這類的信號需要使用昂貴的模擬存儲示波器、 照相機和長余輝示波管等。

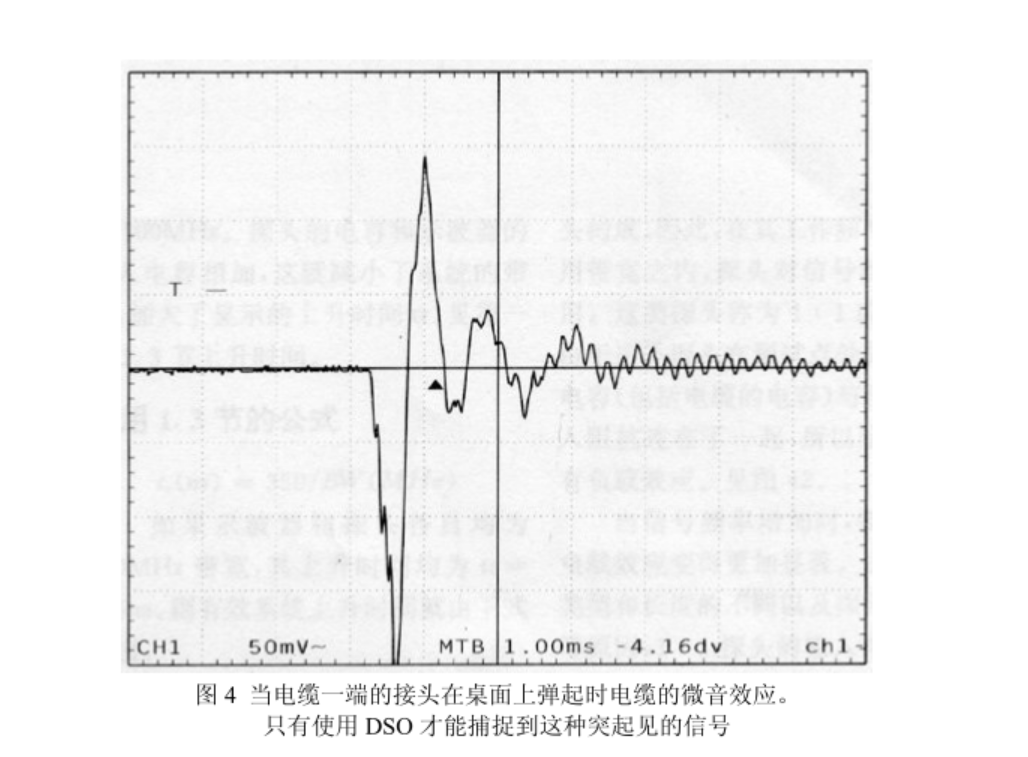

如果某一個事件只發生一次， 那么模擬示波器通常是不能應付的。 而這正是DSO 展示其強大能力的時機， DSO 能夠捕捉這種罕見的一次性事件， 并且按照你的的希望長時間地將它顯示出來。這種罕見的事件甚至可能是干擾的結果， 通過用干擾本身來觸發， DSO 具有顯示預觸發信息的能力， 包括顯示干擾的原因。圖 4 顯示的是當電纜一端的開路接在桌面上彈起時電纜的微音效應波形， 圖中觸發時刻用 Δ 符號來表示， 這個符號左邊的波形信息就是預觸發信息。

五、模擬示波器、 數字示波器,還是二者兼?zhèn)?/strong>

我們已經看到， 在日常工作中技術人員同時需要模擬示波器和數字存儲示波器， 以便對他們工作中遇到的信號進行最好的觀察， 在某些應用場合模擬示波器比較合適， 而在另一些場合 DSO 則是更好的選擇。市場上見到的一些 DSO 號稱具有"模擬示波器的外觀和感覺"。 但這些都是純粹的 DSO， 盡管其中有一些示波器的控制機構排列得和許多模擬示波器完全相同， 而另一些又具有很高掃描更新率以模仿真正的模擬示波器的能力。

或者，他們可能具有很高的采樣速率而采集波形的記錄長度都很有限， 從而不具備觀察比較復雜的信號， 避免出現假象信號所需要的時間分辨率， 當然， 這些示波器不僅具有 DSO 的優點， 也具有 DSO 的全部缺點。值得慶幸的是， 現在有一種示波器能夠真正的把模擬示波器和 DSO 兩者的能力和優點結合于一臺儀器。 這就是組合示波器， 組合示波器把一臺高性能模擬示波器組合在一起， 并且能很容易的從一種工作模式轉換到另一種工作模式。

技術人員選用了組合示波器就意味著， 只要有這臺示波器就足夠恥， 不管他的工作需求如何， 他的手邊總有合適的工具。 當這臺儀器設置成 DSO 時， 用戶可以用它來進行自動參數， 測量， 存貯采集的波形進而制作硬考貝； 而同時， 當需要地時候還能具有模擬示波器的無限分辨率以及熟悉而可信的波形顯示， 并且使用組合示波器時， 不管信號重復速率的高低， 都可獲得最亮的顯示， 換句話說，組合示波器使用得模擬示波器和 DSO 兩者的精華兼?zhèn)溆谝簧怼?/p>
