模擬示波器的工作原理

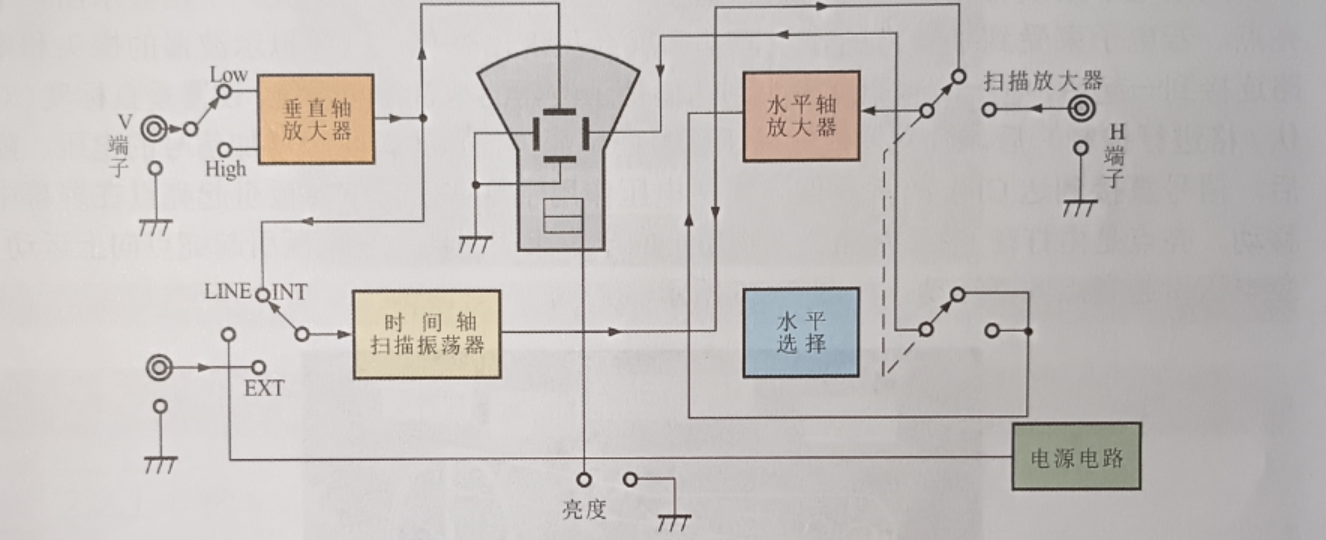

模擬示波器的功能方框圖如圖所示。從圖可見，它主要是由示波管和為垂直偏轉、水平偏轉提供驅動信號的電路構成的。
要觀測的信號加到模擬示波器面板上的垂直輸入端子 (V 端子)，由垂直軸放大器放大后加到垂直偏轉電極上。與此同時，在模擬示波器的內部設有水平掃描電壓產生電路，所產生的水平掃描鋸齒波電壓加到模擬示波管的水平偏轉電極上。這個電路又被稱為時間軸掃描振蕩申路。

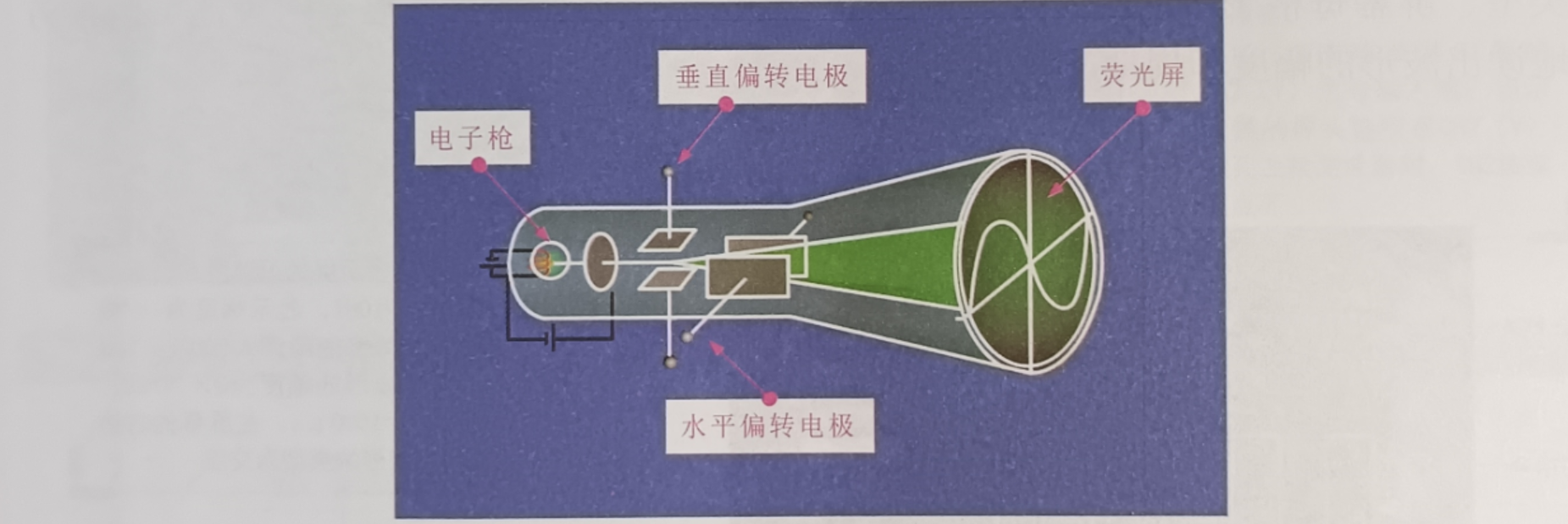

模擬示波器顯示信號波形的主要器件是示波管。其結構示意圖如圖 2-25 所示。示波管實際上就是一個顯像管，又叫陰極射線管(CRT)。示波管前端是一個圓形(或方形)的熒光屏，在熒光屏內側涂有熒光粉，示波器尾部設有電子槍，當電子槍被燈絲加熱后會向陽極方向發射電子，在熒光粉的作用下，電子束射在熒光屏上就會發光，如果射在屏幕的同一位置，就會顯示得越來越亮。當電子槍所發射的電子束按照輸入信號。
波形變化時,就可以在示波管上呈現出信號的波形。從圖所示的結構中可以看到示波管中設有兩組偏轉電極，一組水平設置，另一組垂直設置。掃描振蕩電路產生鋸齒波信號加到垂直偏轉極板上，電子束在鋸齒波電壓的作用下上下移動，將測量的信號作為輸入信號加到水平偏轉極板上，電子束就會按照信號的波形左右變化，使?jié)M形信號顯示在示波管的屏幕上。

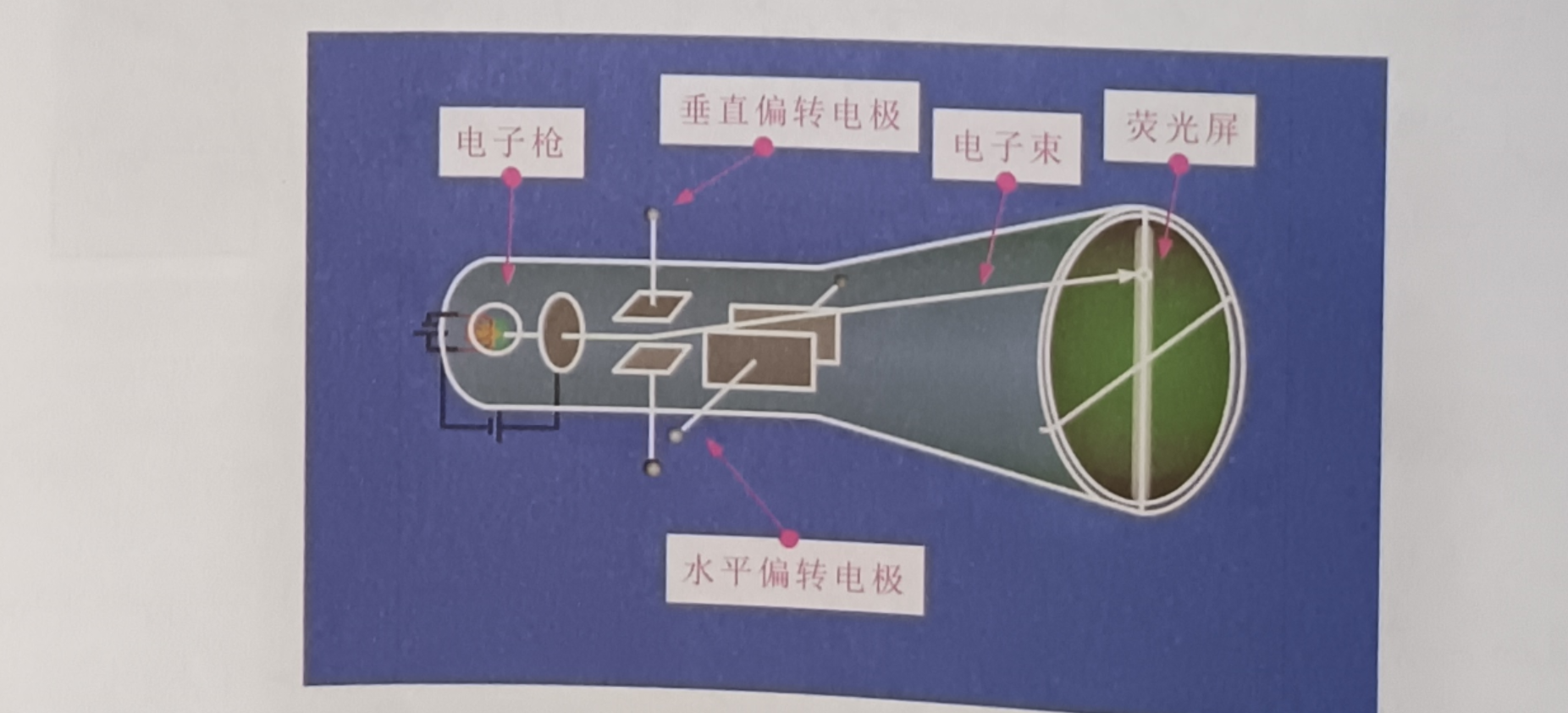

如果電子束沒有受到外力作用，電子束就會射到熒光屏的中央，于是顯示出一個亮點，若電子束受到了外力的作用，那么就會呈現出變化。把模擬示波器的探頭和電路連接到一起后，電壓信號通過探頭到達模擬示波器的垂直偏轉系統。設置垂直標度(對伏/格進行控制)后，衰減器能夠減小信號的電壓，而放大器可以增加信號的電壓。隨后，信號直接到達 CRT 的垂直偏轉板。電壓作用于這些垂直偏轉板引起亮點在屏幕中移動。亮點是由打在 CRT 內部熒光物質上的電子束產生的。正電壓引起亮點向上運動負電壓引起亮點向下運動，如圖所示。
信號也經過觸發系統啟動或觸發水平掃描。水平掃描是使電子束在水平方向偏轉的系統。觸發水平系統后，亮點以水平時基為基準，依照特定的時間間隔從左到右移動許李快速移動的亮點融合到一起即可形成實心的線條。如果速度足夠高，則亮點每私鐘掃過屏幕的次數高到 500000 次，如圖所示。
水平掃描和垂直偏轉共同作用即可形成顯示在屏幕上的信號圖像。觸發器能夠穩定實現重復的信號，確保掃描總是從重復信號的同一點開始，目的就是使呈現的圖像清晰，如圖所示。
