模擬示波器的結構特點
模擬示波器的整機結構
模擬示波器是一種采用模擬電路作為基礎的示波器，顯示波形的部件為 CRT 顯像管(示波管)，是比較常用的一種實時檢測波形的示波器。

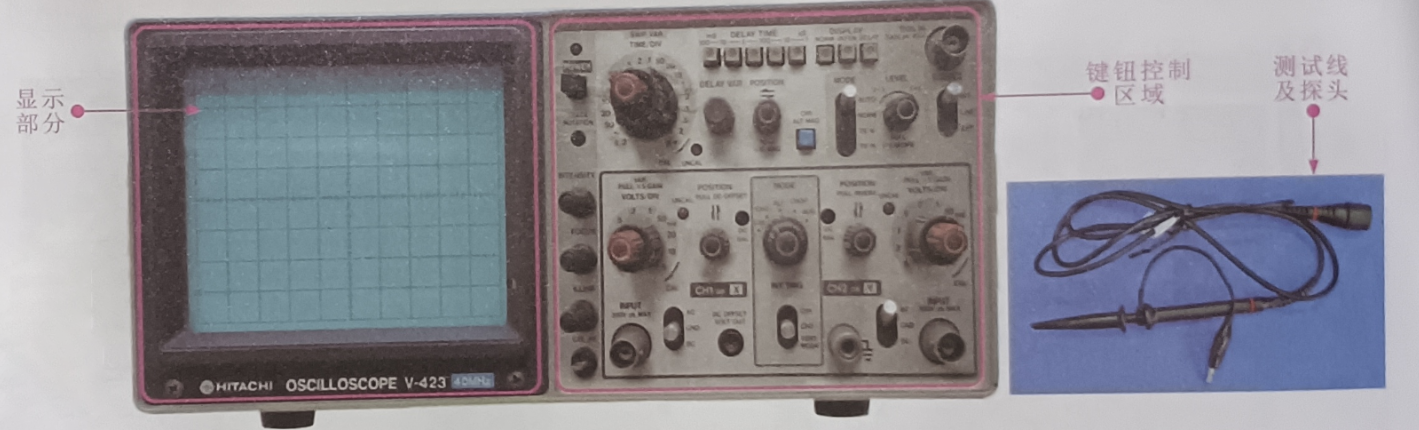

如圖所示，典型模擬示波器的整機結構。主要由顯示部分、鍵鈕控制區域、測試線及探頭、外殼等部分構成。

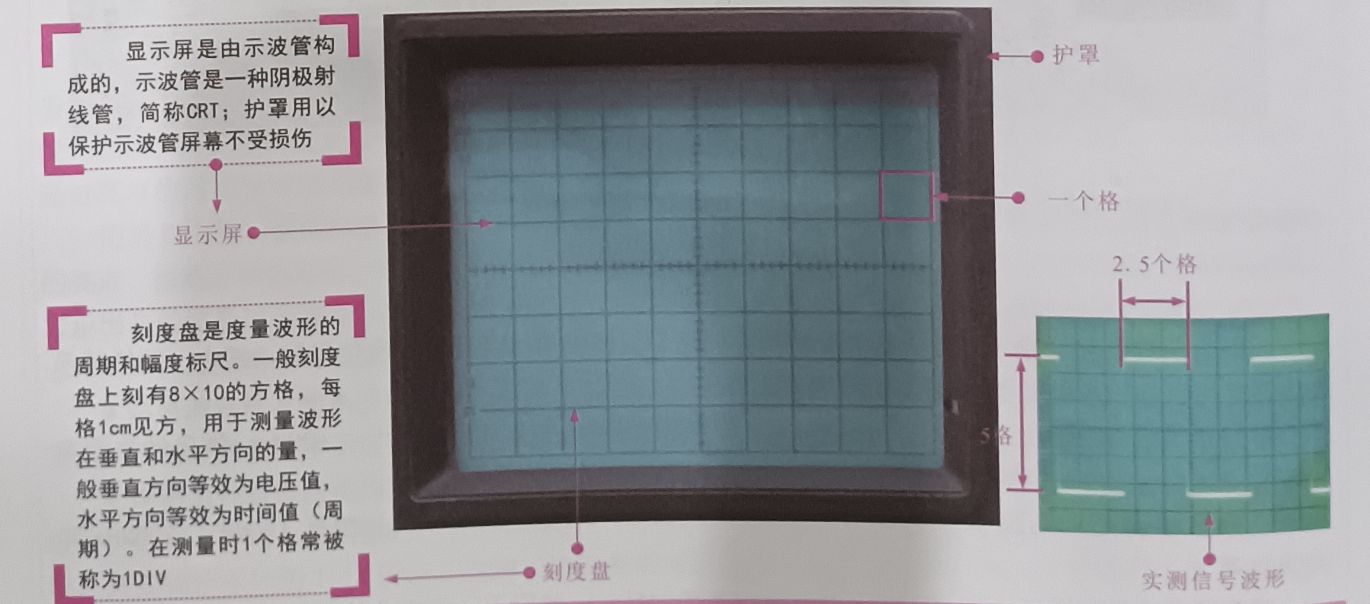

顯示部分：示波器的顯示部分主要由顯示屏、護罩和刻度盤組成
鍵鈕控制區域
模擬示波器的右側是鍵鈕控制區域，每個鍵鈕都有符號標記表示功能，每個鍵鈕和插孔的功能均不相同。下一節將詳細介紹每個鍵鈕的功能特點。
測試線及探頭
模擬示波器的測試線及探頭是將被測電路的信號傳送到模擬示波器輸入電路的裝置。

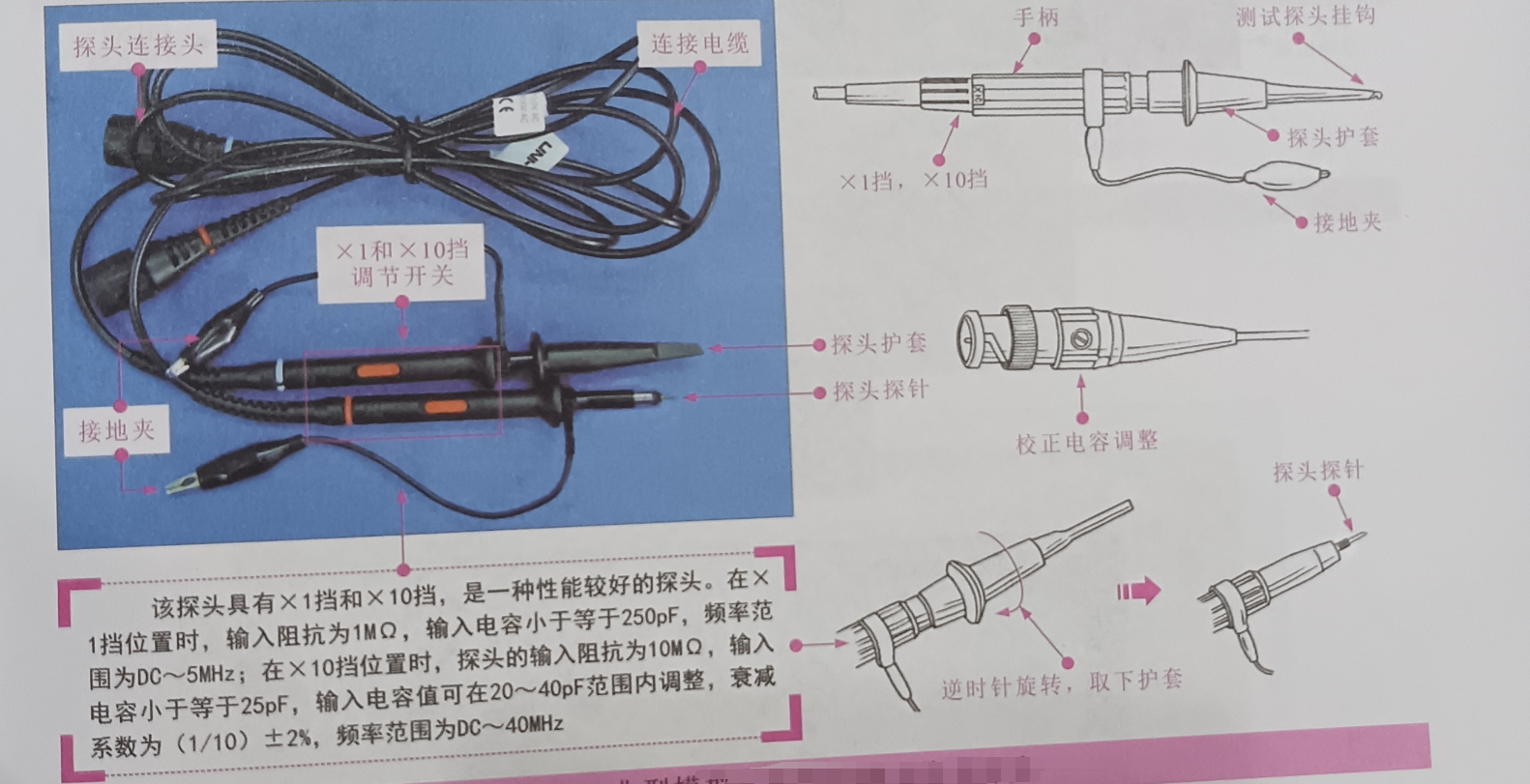

如圖所示，典型模擬示波器的測試線及探頭。探頭主要是由測試探頭頭部(探針、探頭護套及掛鉤)、手柄、接地夾、連接電纜及探頭連接頭等組成的。探頭護套位于探頭頭部，主要起保護作用。在探頭護套的前端是探頭掛鉤(探鉤)。探針位于探頭頭部,擰下探頭護套即可看到探針，檢測時，使用探頭掛鉤或探針與被測引腳連接即可實現對信號波形的檢測。
