示波器的種類特點

示波器的種類有很多，可以根據示波器顯示信號的數量、測量功能、波形的顯示器件和測量范圍等進行分類。其中，根據顯示信號的數量來分有單蹤示波器、雙蹤示波器; 根據示波器的測量功能可分為模擬示波器和數字示波器。

單蹤示波器和雙蹤示波器

單蹤示波器只有一個信號輸入端，在屏幕上只能顯示一個信號，它只能檢測波形的形狀、頻率和周期，而不能進行兩個信號或三個信號的比較;雙蹤示波器具有兩個信號輸入端和兩個檢測信號的通道，可以在顯示屏上同時顯示兩個不同信號的波形,并且可以對兩個信號的頻率、相位、波形等進行比較。

單蹤示波器

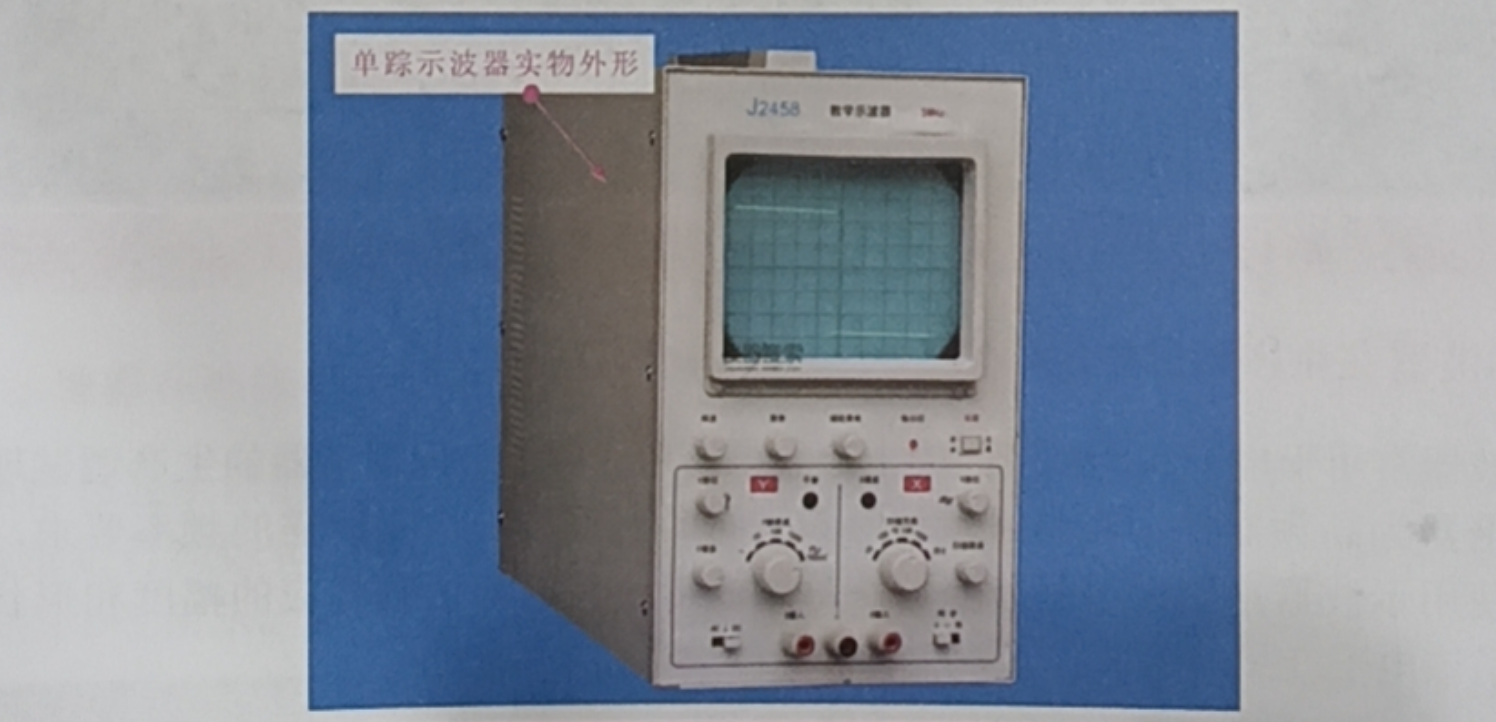

單蹤示波器結構比較簡單，功能相對也少一些，其實物外形如圖所示。

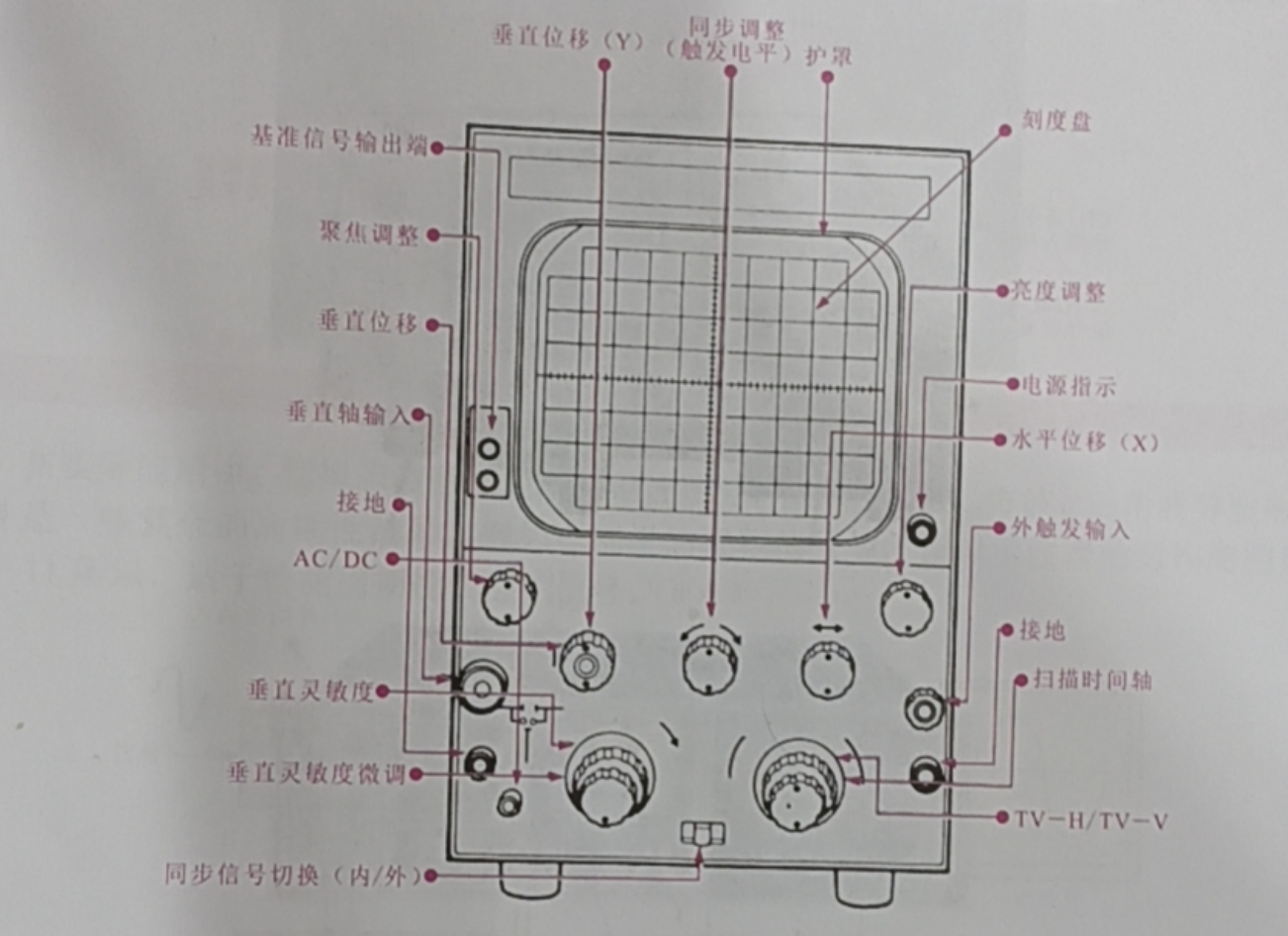

單蹤示波器的按鈕比較少，使用比較方便，常見的型號品種還有很多種，圖 1-7所示為其中的兩種。

單蹤示波器典型結構，其最高顯示頻率是 7MHz，在一般的音響設備和彩色電視機檢修中可以使用，它有一個比較小的示波管，相對來說比較穩定。

提示說明

在單蹤示波器中，亮度旋鈕用來調整顯示波形的亮度;聚焦按鈕可以將波形調整到最佳聚焦?fàn)顟B(tài)。標有(+、-)極的是極性開關按鈕，普通狀態下是正極性，按下去是負極性，一般在檢查電視信號時比較常用，而檢測一般正弦信號和脈沖信號時是不必考慮信號極性的。

在示波管下面有三個按鈕，其中標有Y位移的按鈕表示垂直方向上的波形位移，標有X 位移的按鈕表示水平方向上的波形位移，標有同步的按鈕用于調整信號的同步，當顯示的波形不同步時，調整此按鈕使波形同步，否則不容易看清楚波形。單蹤示波器的電壓衰減擋的范圍是從最小 10mV 擋到最大 30V 擋，如果使用1: 10 減頭，測量范圍擴大 10 倍就可以達到 300V 或者更高。

單蹤示波器周期按鈕的周期是從 10ms 到0.3s，這個范圍比較寬。示波器有一個X軸輸入通道，與其對應的左邊是Y 軸輸入通道，這兩個按鈕可以同時觀測到X 軸和Y 軸輸入的信號的合成波形。另外，測量交流信號和直流信號也有相對應的按鈕，如測量直流信號將 DC按鈕按下去;測量交流信號將其按鈕彈出來。

雙蹤示波器

雙蹤示波器具有兩個信號輸入端，可以在顯示屏上同時顯示兩個不同信號的波形并且可以對兩個信號的頻率、相位、波形等進行比較。

典型的雙蹤示波器外形結構，它主要是由兩個信號輸入端、各種調整旋鈕、顯示屏、外亮等部分構成。(如下圖：雙蹤示波器的外形結構)

提示說明：

雙蹤示波器的頻率范圍有0~ 20MHZ、 0~40MH 等規格，根據需要用在家電維修中。在電視機、攝錄像機中，所處理的亮度信號的頻率范圍是0~6MHz，色度信號的頻率范圍是 4.43~ 4.93MH2，而伴音信號的頻率在 20kHz 以下，而中高頻示波器除了可以檢測音頻信號、視頻信號之外，還可以檢測20MHz 左右的一些時鐘振蕩信號和部分頻率比較高一點的信號，在實際使用當中，比如檢測錄像機、彩色電視機內部電路，它們的頻率大部分都在 10MHz 以下，一般是可以使用 20MHz 的示波器進行維修的。

但是這些示波器都不能檢測彩色電視機的射頻信號，因為電視機的射頻信號的頻率在 40MHz 以上，而且信號強度較小，不宜用示波器檢測。值得說明的是電視機的射頻信號一般也不用示波器測量。在維修有線電視機系統的工作中，主要是使用場強儀或頻譜分析儀檢測射頻信號。
