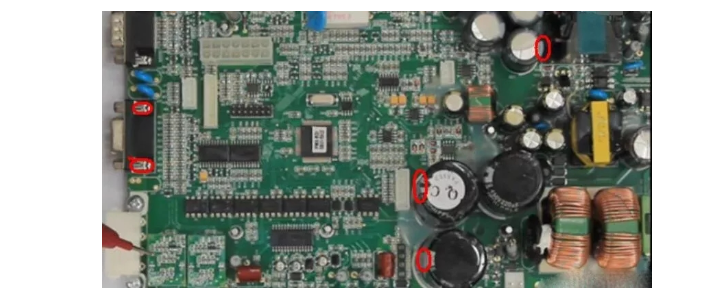

紅表筆接地，紅圈內的腳位都是地點，電容的負極都是地點。 黑色表筆放在要量測的IC腳上，這時萬用表上就會顯示一個二極體值，根椐二極體值判斷IC的好壞。到底值為多少才是好的，這個就要評經驗了，要么你有一片主板，做對比量測就行。

1.看元件的狀態

拿到一塊出故障的電路板，首先觀察電路板有沒有明顯的元件損壞，如電解電容燒毀和鼓脹、電阻燒壞以及功率器件的燒損等。

2.看電路板的焊接

如印制電路板有沒有變形翹曲；有沒有焊點脫落、明顯虛焊；電路板覆銅皮有沒有翹起、燒糊變黑。

3.觀察元件的插件

如集成電路、二極管、電路板電源變壓器等方向有沒插錯。

4.電阻電容電感的簡單測試

使用萬用表對量程內的電阻、電容、電感等可懷疑元件進行簡單的測試，測試有否電阻阻值變大、電容短路、開路和容值變化、電感短路和開路等現象。

5.上電測試

經過上述簡單觀察和測試后，無法排除故障，可進行上電測試。首先測試電路板供電是否正常。如電路板的交流電源是否異常、穩壓器輸出是否異常、開關電源輸出和波形是否異常等

6.刷程序

對于有單片機、DSP、CPLD等可編程元件，可考慮重新刷一遍程序，排除程序運行異常造成的電路故障。

如何維修電路板？

方法一：觀察法

這個方法是相當直觀的，通過仔細的對其檢查，我們可以很清晰的看到燒毀的痕跡。當出現這個問題的時候，我們在進行維修檢測的時候，要注意其中的規律，確保不會在通電的時候出現更嚴重的傷害。我們在使用這個辦法的時候，需要注意以下幾個問題：

• 通過觀察確定電路板是否人為損壞。

• 仔細的觀察這個電路板相關的元器件，每一個電容還有電阻等都要觀察，看看是不是有發黑的狀況出現。由于電阻是沒法觀看的，只能用儀器來進行測量。相關的壞件要及時的更換。

• 電路板集成電路的觀察，如CPU、AD等相關的芯片，觀察到鼓包、燒煳等相關情況要及時的修改。

以上問題的原因有可能出現在電流方面，電流過大造成燒毀，因此要檢查相關的電路圖，看看是哪里有問題。

方法二：靜態測量法

電路板維修中，觀察法往往很難發現一些問題，除非是很明顯的燒毀或者是變形才可能看得出來。但是大多數的問題還是需要進行電壓表的測量才可能得出結論。電路板元件以及相關的部位要逐一的進行檢測。維修步驟應該依據下面的流程來操作。

• 對電源跟地進行短路的檢測，查看其原因。

• 檢測二極管是不是正常。

• 檢查電容是不是出現有短路甚至是斷路情況。第四步：檢查電路板相關的集成電路、以及電阻等相關器件指標。

我們利用觀察法以及靜態測量法可以解決電路板維修中的大部分問題，這是毋庸置疑的，但是在測量時要確保電源正常，不能出現二次損傷。

方法三：在線測量法

在線測量法是生產廠家所經常使用的，為了方便維修而特別的進行搭建通用調試維修平臺是一件很有必要的事情。這種方法進行測量的時候需要注意依照下面的步驟進行。

• 給電路板通電，檢查元件是否有溫度過高的現象發生，如果有，檢查出來進行相關元件的更換。

• 檢測電路板對應的門電路，觀察邏輯是否有問題，判定芯片好壞。

• 測試數字電路晶振的輸出情況是不是正常。

在線測量法主要用于兩塊好壞電路板的對比，通過對比，發現問題，解決問題。從而完成電路板的維修。
