泰克示波器的觸發原理及穩定觸發的三個步驟
泰克示波器在使用時首先要得到穩定觸發的波形，這樣才能保證后續的測量、解碼等高級功能的可靠性。現在數字示波器的觸發功能越來越強大，從常規觸發，到協議觸發，再到模板觸發，越來越強大。因此“觸發”絕對稱得上是數字示波器靈魂級的概念，如果沒有合適的觸發條件，波形觀測也無從談起。雖然很多工程師都非常熟悉示波器的觸發功能，但大部分都是只知其表不知其里。在基本的觸發設置中，也有些小細節不可忽視，靈活掌握后，對使用示波器亦大有裨益，那么想要深入的理解示波器的觸發，就必須要熟悉示波器的觸發原理及觸發過程，今天安泰測試就給大家分享一下示波器的工作原理和觸發過程。

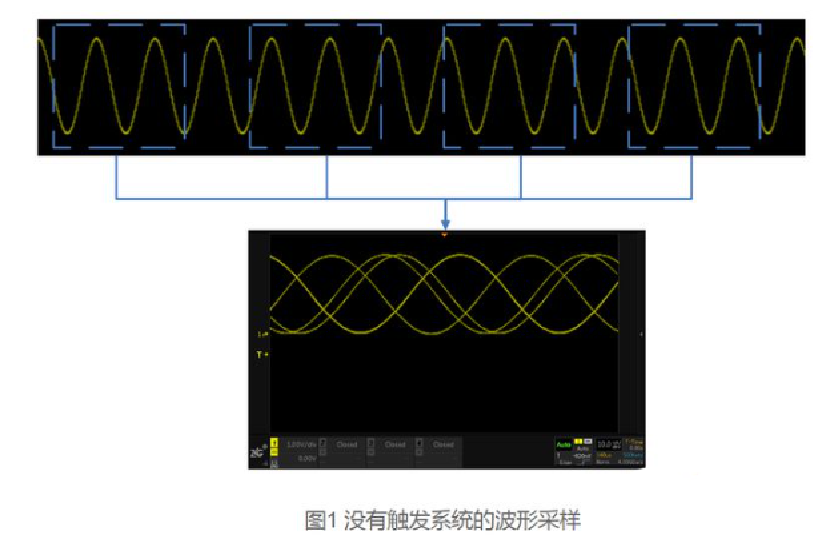

首先我們先一起來了解示波器的觸發原理。大家都知道，示波器的觸發系統與采樣系統，是示波器的兩個重要組成部分。采樣系統負責將模擬信號數字化，但信號是源源不斷過來的，該取哪部分顯示在示波器的界面上呢？如果示波器沒有觸發系統，采用每隔一段時間或隨機某個時間將采樣的波形進行疊加，由于采樣位置的不確定性和無規律，就會出現非常混亂的波形顯示，在示波器屏幕上看起來就像來回滾動的波形，如下圖所示的這種波形。

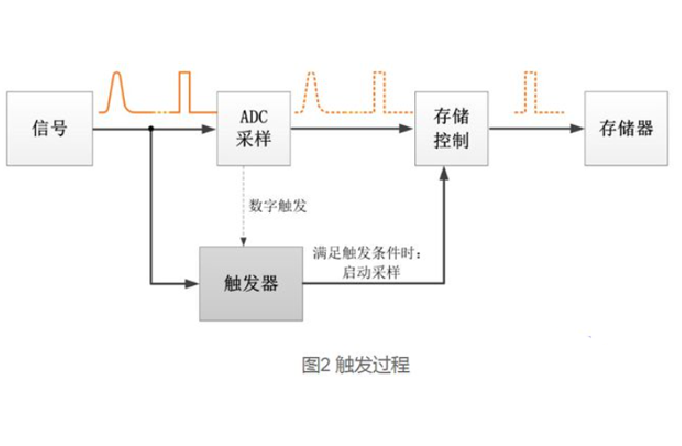

這就要靠觸發系統來實現。觸發的原理是一直監控信號流，若發現信號滿足設定的觸發條件，觸發器記錄滿足條件的信號，啟動采樣；待數據采集完畢后，由控制器對信號進行處理和顯示。具體如圖2所示。
了解完泰克示波器觸發原理，我們接著了解一下示波器穩定觸發的三個步驟。
1、Auto確定波形的外貌

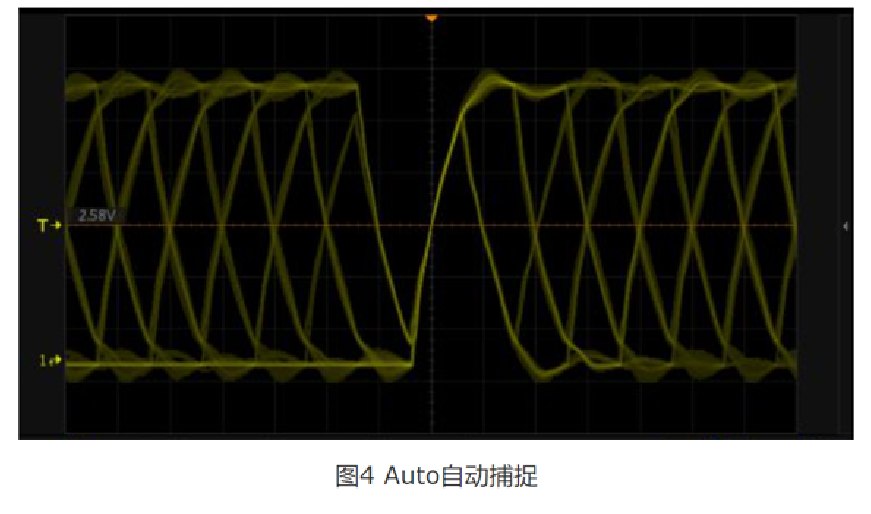

把信號接進示波器后我們對它還一無所知，所以第1步是要先用Auto功能，將波形捕捉下來。如圖4，Auto功能會根據信號的幅值，自動確定垂直檔位，把波形都包含進顯示屏內，并把觸發閾值設置在中間，這樣，我們就對波形有了第一印象：波形幅值有多大。
現在，我們能確定的有：波形幅值，垂直檔位。
2、Stop了解波形特征

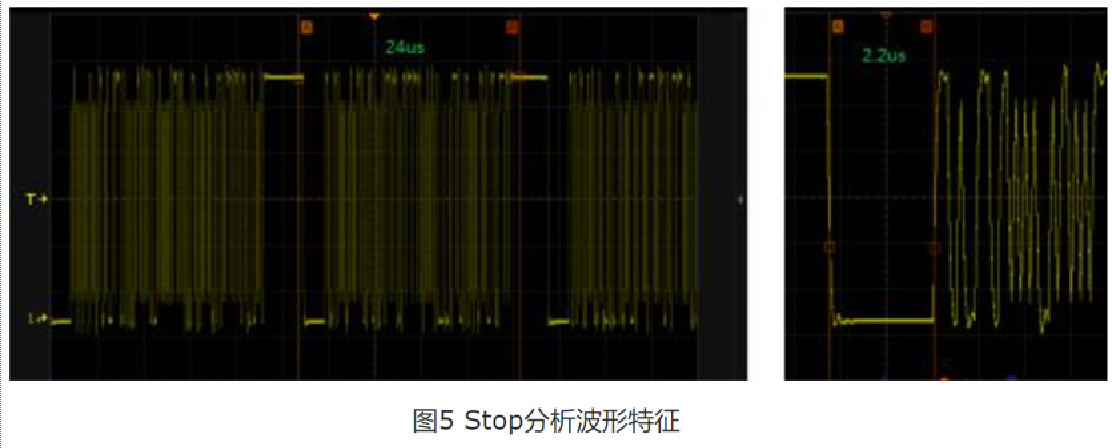

波形垂直方向的幅值特征確定了以后，接下來我們要確定水平方向的，也就是時間特征。對此我們需要進行兩個操作，1) 稍微增大時基；2) 點擊示波器面板中的【Run/Stop】將波形停止下來。

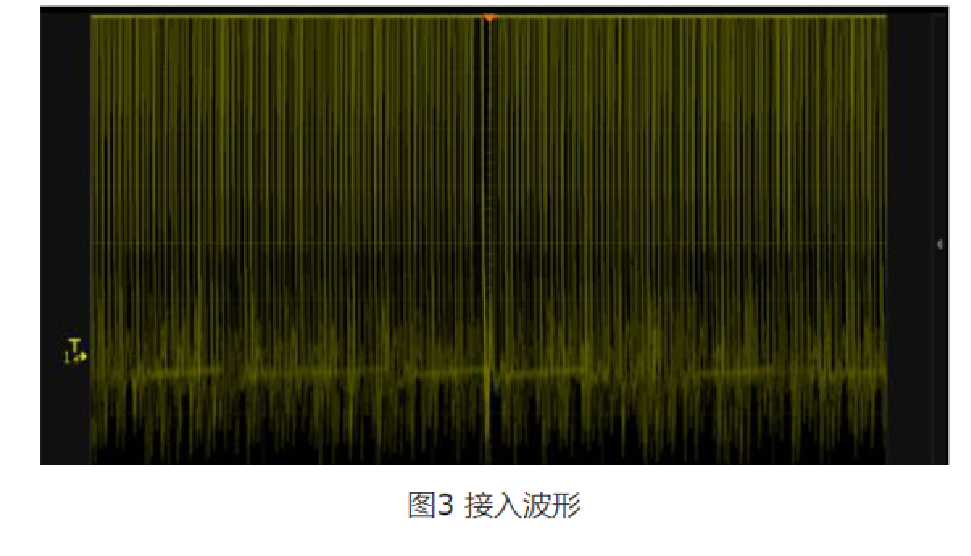

3、調整閾值和觸發模式準確捕捉

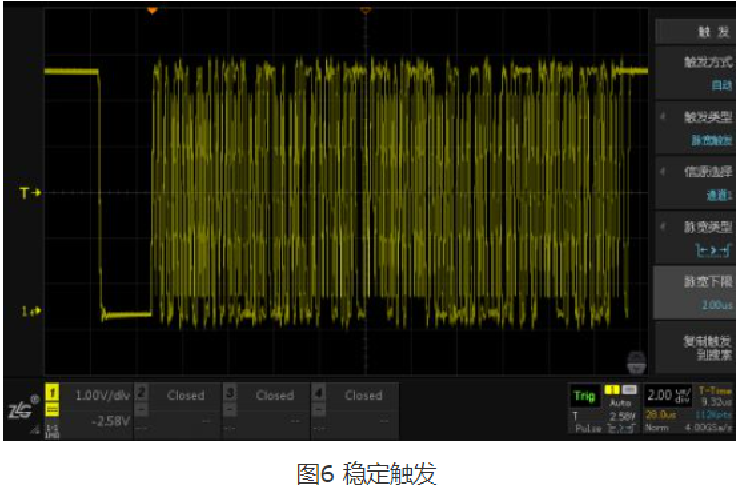

有了上面2個步驟的鋪墊，第3步的設置就變得水到渠成了。我們選用脈寬觸發->低電平，因為這個波形的毛刺干擾不大，所以觸發閾值保持不變。點擊示波器面板中的【Run/Stop】使示波器重新開始采集，如圖6，波形已經穩定下來，可以做進一步的分析了。
泰克示波器在使用時首先要得到穩定觸發的波形，這樣才能保證后續的測量、解碼等高級功能的可靠性?，F(xiàn)在數字示波器的觸發功能越來越強大，從常規觸發，到協議觸發，再到模板觸發，越來越強大。因此“觸發”絕對稱得上是數字示波器靈魂級的概念，如果沒有合適的觸發條件，波形觀測也無從談起。雖然很多工程師都非常熟悉示波器的觸發功能，但大部分都是只知其表不知其里。在基本的觸發設置中，也有些小細節不可忽視，靈活掌握后，對使用示波器亦大有裨益，那么想要深入的理解示波器的觸發，就必須要熟悉示波器的觸發原理及觸發過程，今天安泰測試就給大家分享一下示波器的工作原理和觸發過程。
首先我們先一起來了解示波器的觸發原理。大家都知道，示波器的觸發系統與采樣系統，是示波器的兩個重要組成部分。采樣系統負責將模擬信號數字化，但信號是源源不斷過來的，該取哪部分顯示在示波器的界面上呢？如果示波器沒有觸發系統，采用每隔一段時間或隨機某個時間將采樣的波形進行疊加，由于采樣位置的不確定性和無規律，就會出現非?；靵y的波形顯示，在示波器屏幕上看起來就像來回滾動的波形，如下圖所示的這種波形。
這就要靠觸發系統來實現。觸發的原理是一直監控信號流，若發現信號滿足設定的觸發條件，觸發器記錄滿足條件的信號，啟動采樣；待數據采集完畢后，由控制器對信號進行處理和顯示。具體如圖2所示。
了解完泰克示波器觸發原理，我們接著了解一下示波器穩定觸發的三個步驟。
1、Auto確定波形的外貌
把信號接進示波器后我們對它還一無所知，所以第1步是要先用Auto功能，將波形捕捉下來。如圖4，Auto功能會根據信號的幅值，自動確定垂直檔位，把波形都包含進顯示屏內，并把觸發閾值設置在中間，這樣，我們就對波形有了第一印象：波形幅值有多大。
現在，我們能確定的有：波形幅值，垂直檔位。
2、Stop了解波形特征
波形垂直方向的幅值特征確定了以后，接下來我們要確定水平方向的，也就是時間特征。對此我們需要進行兩個操作，1) 稍微增大時基；2) 點擊示波器面板中的【Run/Stop】將波形停止下來。
3、調整閾值和觸發模式準確捕捉
有了上面2個步驟的鋪墊，第3步的設置就變得水到渠成了。我們選用脈寬觸發->低電平，因為這個波形的毛刺干擾不大，所以觸發閾值保持不變。點擊示波器面板中的【Run/Stop】使示波器重新開始采集，如圖6，波形已經穩定下來，可以做進一步的分析了。
