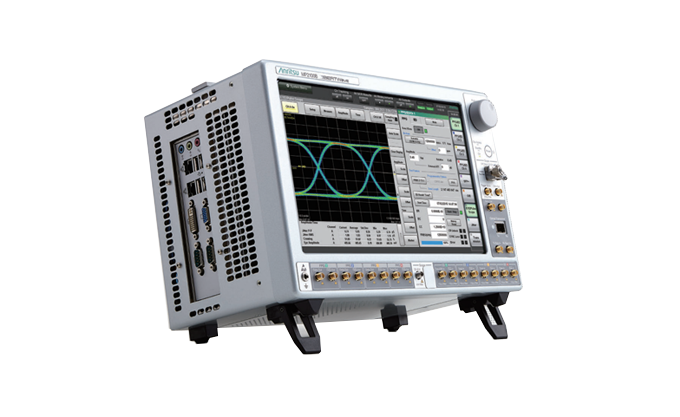

示波器是一種專門用于測試設備類型和查找各種電子電路故障的設備。它在長電路中很有用，從模擬電路到無線電電路。
掌握如何使用示波器的基本知識非常重要，這樣您就可以充分利用它。讓我們重點介紹正確使用示波器應該知道的一些有用步驟：
第一步是通過打開電源來使用任何設備。標記為電源或線路的交換機將在設備上可用。您需要按下那里可用的開機按鈕。
電源指示燈或指示燈將在設備供電后出現。
打開設備的電源按鈕后，您應該等待示波器顯示到a進行該過程。
今天的一些示波器具有基于半導體的空間;另一方面，有些由陰極射線管組成，在展出之前需要一段時間預熱。
兩種類型的顯示器都需要時間預熱才能出現;因此，您可能需要等待大約一分鐘才能使用示波器。
顯示出現后，您需要準備好查找跟蹤。這是使用示波器的第一階段，因?yàn)榭梢栽谄聊簧峡吹狡渌ㄐ?，但在此之前，您?yīng)該努力找出跡線。
為此，您可以通過將其設置在中心并完全逆時針保持扳機來操作扳機。
現在，您還需要通過將其他控件放置在中心的水平和垂直位置來設置其他控件。此時，跟蹤應變?yōu)榭梢?但是，如果未找到跡線，則可以按光束查找器按鈕進行定位。
找到跡線后的下一步是在水平位置設置增益控制。應設置增益控制，以便預期的樹木可以填滿垂直屏幕。
假設預期的波形約為 8 伏峰峰值，屏幕在校準部分的高度約為 10 厘米;然后，您需要將增益控制設置為 1 伏 CM。從現在開始的方式將是 8 厘米，這將占據屏幕。
設置增益控制后，您需要設置基于時間的速度，這取決于您需要在屏幕上看到的內容。
假設波形的周期時間為 10 毫秒;然后，屏幕的寬度可能為 12 厘米。此時，定時基本速度將為每厘米一毫秒。
設置基于時間的速度后，您需要應用信號，現在可以看到圖像。
施加信號后，您需要調整觸發電平以找出它是正向還是負向邊沿。時基的波形將由觸發電平控制控制，然后在波形上開始跟蹤。
確定觸發器是否應位于正向或負向邊緣也很重要，以便可以根據所需的圖像進行調整。
最后，現在有了波形表，您可以重新調整垂直增益和基于時間的控制以獲得所需的圖像。
數字存儲示波器工作模式：
數字存儲示波器以三種操作模式工作而聞名：滾動模式、存儲模式和保持或保存模式。滾動模式用于在屏幕上明顯顯示快速波動的信號。在DSO的這種操作模式下，輸入信號根本不被觸發。
這種操作模式的目的類似于CRO的一般程序。輸入完成后，跟蹤將顯示在屏幕上。此模式用于監視波形及其具有的特性。據說它是數字存儲示波器工作時最基本的操作模式之一。
存儲模式用于將信號存儲在存儲器中，保持或保存模式有助于用戶將數據保留一段時間，直到數據存儲在存儲器中。數字存儲示波器還有其他一些工作模式。
這些模式是刷新模式、單次模式和等效時間模式。當波形采樣率變得非常高時，刷新模式就會投入使用。使用此模式的其他時間是當感興趣的波形重復或幾乎相似時。數字存儲示波器以產生過時且具有較長掃描時間的觸發顯示而聞名。
基本示波器控制和術語：
在操作示波器之前，了解基本控件非常重要，這樣您就可以充分利用它并很好地操作它。
當我們談?wù)撌静ㄆ鲿r，眾所周知的事實是，它需要越來越多的控件，以便您可以獲得所需的信號視圖。
讓我們了解這些控件，以便我們可以正確獲取波形：
1. DSO中的垂直位置：
肌肉評分上的垂直位置控制用于控制跡線的位置。
如果信號不是短語，則找到跡線的位置很重要。為了測量零以上和零以下的數據位置，在刻度上設置了一個方便的客戶端，以便可以方便地測量。
垂直位置還具有等效的水平位置控件，借助該控件可以設置水平位置。該控件應設置在方便的位置，以便獲得正確的定時測量值。
2. 垂直增益：
垂直增益是示波器上可用的控件，借助它可以更改放大器的增益。
這已知用于控制要在垂直軸上獲得的信號的大小。垂直軸信號根據近似的伏特/厘米數進行校準。垂直游戲增加，并通過設置垂直增益控制來增加屏幕上顯示的可見波形的幅度，以獲得較低的每厘米伏特數。
垂直游戲通常設置為獲取填充垂直平面的波形。垂直平面上的波形數據場應盡可能大地填充，而不會超出屏幕上可見區域的校準區域。
觸發器控件用于設置可以掃描波形的點。當順便形式已經達到某個電壓電平時，我們需要在類似的示波器中設置觸發器，以便它可以開始掃描。
通過這樣做，波形的掃描在其周期的同一時間開始，并且還可以在屏幕上顯示穩定的波形。通過改變觸發電壓，可以從波形上的不同點開始對波長的掃描。
借助此控件，您可以設置是要在波形上的正邊沿還是負向沿上設置觸發器。這可以通過一個單獨的開關來完成，該開關在示波器上提供并標有加號和減號。
4. 時基：
示波器上的控制選項用于設置屏幕掃描速度的時間。
在此控件中，在屏幕上校準其校準的特定時間。通過這樣做，可以計算屏幕上的波形周期。
假設波形的完整周期在 10 微秒內完成，那么在大約 10 微秒內設置的周期，根據時間段的頻率與時間倒數。
5. 光束查找器：
大多數示波器一直在其中找到用于跟蹤的功能。跟蹤可能在屏幕上不可見。這是光束查找器按鈕派上用場的時候，因?yàn)槟恍璋聪掳粹o即可找到存在，然后將其調整到屏幕中央。
6. 觸發延遲：
它是與觸發器功能相關的基本控件之一。它之所以稱為觸發器延遲，是因?yàn)樗鼤舆t觸發器，以防止在完成之前完成的掃描后過早觸發。
示波器需要觸發延遲功能，因?yàn)椴ㄐ斡袔讉€示波器可能觸發的點。通過調整到此功能，您可以啟用穩定的顯示。
這些是您需要執行的一些控件，以掌握有關操作示波器的基本知識。這些控件的功能類似于每種類型的示波器。但是，它們可能因一種示波器而異。
數字存儲示波器測量：
數字存儲示波器是一類數字儀器，提供基于時間的信號顯示。在這種情況下，顯示器更像是顯示電壓隨時間變化的圖表，而不是波形。
此功能可實現波形顯示無法執行的各種形式的分析。數字存儲示波器采用計算機測量，數字存儲示波器是當今非常常用的。
數字存儲示波器是模擬示波器的現代版本。該設備的主要特點是能夠?qū)?shù)據存儲在內存中并以時間刻度顯示在屏幕上。
