有哪些常見的光模塊種類

按速率分類

為了滿足各種傳輸速率的需求，產生了不同速率的光模塊：400GE光模塊、100GE光模塊、40GE光模塊、25GE光模塊、10GE光模塊、GE光模塊、FE光模塊等。

按封裝類型分類

傳輸速率越高，結構越復雜，由此產生了不同的封裝方式。華為交換機適用的封裝類型有：QSFP-DD、QSFP28、QSFP+、SFP28、SFP/eSFP、SFP+、CXP、CFP等。

封裝類型	基本解釋	外觀圖

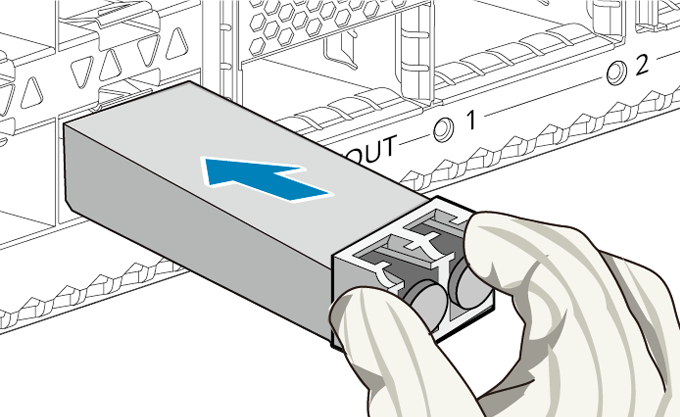

SFP/eSFP光模塊	SFP（Small Form-factor Pluggable）光模塊：小型可插拔。SFP光模塊支持LC光纖連接器。 eSFP（Enhanced Small Form-factor Pluggable）光模塊：增強型SFP，指的是帶電壓、溫度、偏置電流、發送光功率、接收光功率監控功能的SFP，當前所有的SFP都帶，所以也就把eSFP都統一叫SFP了。
SFP+光模塊	SFP+（Small Form-factor Pluggable Plus）光模塊：指速率提升的SFP模塊，因?yàn)樗俾侍嵘詫?duì)EMI敏感，殼子上面的裙片做的多了，配對的籠子也相對縮緊了。
SFP28光模塊	SFP28（Small Form-factor Pluggable 28）光模塊：接口封裝大小與SFP+相同，支持速率為25G的SFP28光模塊和10G的SFP+光模塊。
QSFP+光模塊	QSFP+（Quad Small Form-factor Pluggable）光模塊：四通道小型可熱插拔光模塊。QSFP+光模塊支持MPO光纖連接器，相比SFP+光模塊尺寸更大。
CXP光模塊	CXP（120 Gb/s eXtended-capability Form Factor Pluggable Module）光模塊：是一種可熱插拔的高密并行光模塊標準，在發送和接收（Tx/Rx）方向各提供12個通道，僅適用于短距離多模鏈路。
CFP光模塊	CFP（Centum Form-factor Pluggable）光模塊：長×寬×高尺寸定義為144.75mm×82mm×13.6mm，是一種高速的可以熱插拔的支持?jǐn)?shù)據通信和電信傳輸兩大應用的新型光模塊標準。
QSFP28光模塊	QSFP28（Quad Small Form-factor Pluggable 28）光模塊：接口封裝大小與QSFP+相同，支持速率為100G的QSFP28光模塊和40G的QSFP+光模塊。
QSFP-DD光模塊	QSFP-DD（(Quad Small Form Factor Pluggable-Double Density)）光模塊：雙密度四通道小型可插拔封裝光模塊，是QSFP-DD MSA小組定義的一種高速可插拔模塊。

按模式分類

光纖分為單模光纖、多模光纖。為了使用不同類別的光纖，產生了單模光模塊、多模光模塊。

單模光模塊的中心波長一般是1310nm、1550nm，與單模光纖配套使用。單模光纖傳輸頻帶寬，傳輸容量大，適用于長距傳輸。
多模光模塊的中心波長一般是850nm，與多模光纖配套使用。多模光纖有模式色散缺陷，其傳輸性能比單模光纖差，但成本低，適用于較小容量、短距傳輸。

使用長距光模塊，其發送光功率一般大于過載光功率，因此需要關注光纖長度，保證實際接收光功率小于過載光功率。如果光纖長度較短，使用長距光模塊時需要配合光纖光衰（光纖每單位長度上的衰減值，單位為dB/km）使用，以避免燒壞對端光模塊。

按中心波長分類

光模塊的工作波長是一個范圍，為了方便描述使用中心波長這個參數，單位是納米。

為了支持光信號傳輸使用不同的光波段，產生了不同中心波長的光模塊，比如：850nm、1310nm、1550nm的光模塊等。

按顏色分類

彩色光模塊與其它類型的光模塊的最大的區別是中心波長不同：

一般光模塊的中心波長有850nm、1310nm和1550nm三類，中心波長比較單一，我們稱該類光為“黑白光”或者“灰光”。
彩色光模塊承載了若干不同中心波長的光，所以交集起來是五顏六色的，我們稱該類光為“彩光”。

彩色光模塊分為粗集波光模塊（CWDM）和密集波光模塊（DWDM）兩種。在同一波段下，密集波光模塊的種類更多，所以密集波光模塊對波段的資源利用更充分。中心波長各異的光在同一根光纖中可以互不干涉的傳輸，因此，通過無源合波器將來自多路彩色光模塊不同中心波長的光合成一路進行傳輸，遠端則通過分波器根據不同的中心波長將光分出多路，有效的節省了光纖線路。彩色光模塊主要應用于長距離的傳輸線路。

分類舉例

根據上面介紹的分類，下面給出一些常見光模塊的分類舉例：
